FD-RS20

FD-RS20

FD-RS20は、経済的な特殊車衝突防止警報レーダーセンサーである。
型番例:FD-RS20-A20.*

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
機能と特徴

大角度:ビーム検出範囲が広く、10 mの歩行者検出角度に対して120°に達することができる

盲点が小さい:盲点が0.2 mしかない

高精度:精度±0.1 m

プローブ距離は最大20 m

高防護:雨、雪、霧、スモッグ、砂塵などの各種悪天候を適用し、申告漏れを最大限に防止し、隠れた危険を取り除く

干渉防止:テイラーアルゴリズムを用いて地上波スプリアスと主ビーム外目標の影響を除去する

衝突防止距離の設定が便利:センサー自身が持っているダイヤルスイッチによって出力1と出力2を迅速に設定することができる

出力信号:2ウェイスイッチング量

機器間の移動中の衝突防止検出

基本パラメータ
へんちょうモードFMCW
レンジレンジレンジ0.2…20m(120°)
距離測定解像度0.01m(ポイントターゲット、非トレース)
距離測定精度±0.1m(ポイントターゲット、非トレース)
ピッチビーム14°(-6dB)
方位ビーム112°(-6dB)
レンジ設定方式ダイヤルスイッチ
そくかくはんい120°
角度精度±0.5°(ポイントターゲット、非トレース)
そくどはんい±18m/s(﹣目標から遠ざかる,+目標に近づく)
速度分解能±0.58m/s(ポイントターゲット、非トレース)
そくどせいど±0.3m/s(ポイントターゲット、非トレース)
アンテナチャネル数2TX / 4RX=8 チャネル
サイクルサイクル33ms
でんたつのうりょく29.8dBm(へいきんピーク EIRP)
電気パラメータ
動作電圧6.0V…32VDC
消費電力2.5W
しゅつりょくしんごう2ウェイスイッチ量
機械パラメータ
ハウジング先端材PBT
ハウジング裏蓋材GF30
寸法すんぽう162.6×120×100mm(L×W×H)
じゅうりょう1.1Kg(ホルダを含む)
環境条件
そうさおんど﹣40…+85℃
きおくおんど﹣40…+90℃
ガードレベルIP66

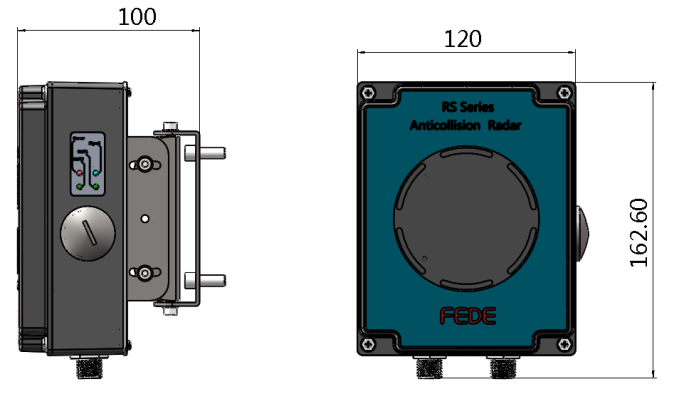

外形寸法




配線図









見本
ソフトウェア
マニュアル
CAD/CAE
