キーページ > 製品 > センサ > じゅうりょくセンサ > ピンじくしき > FD-EP15
製品
FD-EP15

FD-EP15

FD-EPピン軸式重力センサは、主な応用対象はクレーン、タワー、港などである。

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
製品の特徴 技術パラメータ 外形と配線 ダウンロード アクセサリ
機能と特徴

定格荷重15T

感度1.0±0.1mV/V

精度レベル0.5

定格励起電圧9...30VDC

定格出力電流4...20mA

入力インピーダンス750±50Ω

出力インピーダンス702±3Ω

絶縁抵抗≧5000 MΩ

基本パラメータ
定格荷重15T
精度レベル0.5
かんど1.0±0.1mV/V
せんけいごさ0.5%F.S
ヒステリシスエラー0.5%F.S
クリープ（30分）±1%F.S
ゼロ温度影響±0.05%F.S/10℃
感度温度影響±0.1%F.S/10℃
あんぜんふか150%F.S
はかいふか200%F.S
電気パラメータ
ていかくかいじでんあつ9…30VDC
ていかくしゅつりょくでんりゅう4…20mA
にゅうりょくインピーダンス750±50Ω
出力インピーダンス702±3Ω
ぜつえんていこう≥5000MΩ
機械パラメータ
ざいりょうステンレス鋼
ケーブル本Φ6，長さカスタマイズ可能
環境条件
きおくおんど﹣40…+85℃
ガードレベルIP67

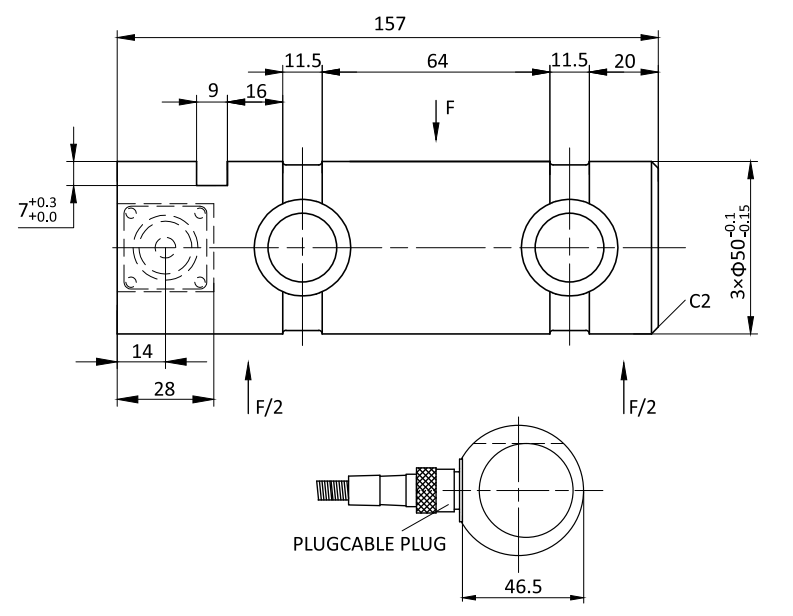

外形寸法

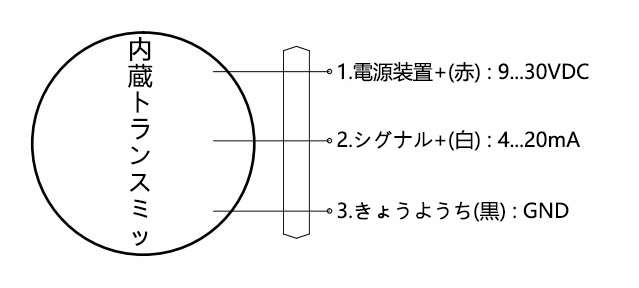

配線図
