FD-EC3

FD-EC3

FD-EC柱式重力センサは、主に対象の地上衡、軌道衡、自動車衡、軸重称、材料塔秤量などを応用する。

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
製品の特徴 技術パラメータ 外形と配線 ダウンロード アクセサリ
機能と特徴

定格荷重3T

感度1.8mV/V

精度レベル0.03

ゼロバランス0.44%F.S

定格励磁電圧10...12VDC

最大励起電圧15 VDC

入力インピーダンス400±20Ω

出力インピーダンス352±3Ω

絶縁抵抗≧5000MΩ

基本パラメータ
定格荷重3T
精度レベル0.03
かんど1.8mV/V
そうごうごさ±0.1%F.S
クリープ（30分）±0.1%F.S
ゼロバランス0.44%F.S
ゼロ温度影響±0.05%F.S/10℃
出力温度影響±0.05%F.S/10℃
あんぜんふか150%F.S
はかいふか200%F.S
電気パラメータ
ていかくかいじでんあつ10…12VDC
さいだいれいしんでんあつ15VDC
にゅうりょくインピーダンス400±20Ω
出力インピーダンス352±3Ω
ぜつえんていこう≥5000MΩ
機械パラメータ
ざいりょうごうきん鋼
ケーブル本Φ5，長さカスタマイズ可能
環境条件
動作温度﹣30…+70℃
ガードレベルIP67

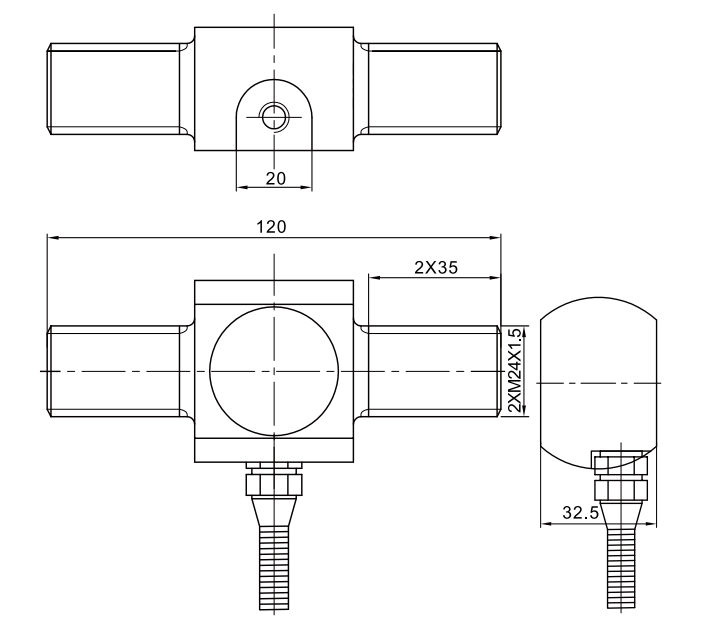

外形寸法

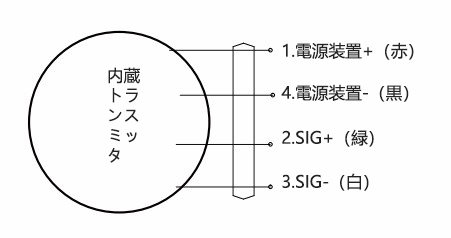

配線図
