FD-EHC3

FD-EHC3

FD-EHCカンチレバー式重力センサは、主な応用対象は原料制御システム、プラットフォーム秤などである。

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
製品の特徴 技術パラメータ 外形と配線 ダウンロード アクセサリ
機能と特徴

定格荷重3T

感度3.0003mV/V

精度レベル C2/C3

定格励磁電圧5...12VDC

最大励磁電圧15VDC

入力インピーダンス400±20Ω

出力インピーダンス352±3Ω

絶縁抵抗≧5000MΩ

基本パラメータ
定格荷重3T
精度レベルC2/C3
かんど3.0±0.003mV/V
せんけいごさ±0.03%F.S
ヒステリシスエラー±0.03%F.S
クリープ（30分）±0.02%F.S
ゼロ温度影響±0.02%F.S/10℃
感度温度影響±0.02%F.S/10℃
あんぜんふか150%F.S
はかいふか200%F.S
電気パラメータ
ていかくかいじでんあつ5…12VDC
さいだいかいじでんあつ15VDC
にゅうりょくインピーダンス400±20Ω
出力インピーダンス352±3Ω
ぜつえんていこう≥5000MΩ
機械パラメータ
ざいりょうごうきん鋼
ケーブル本長さカスタマイズ可能
環境条件
ていかくおんど﹣10…+40℃
動作温度﹣30…+70℃
ガードレベルIP68

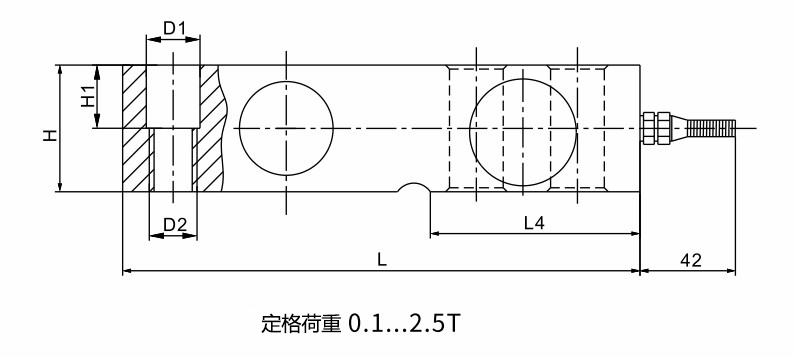

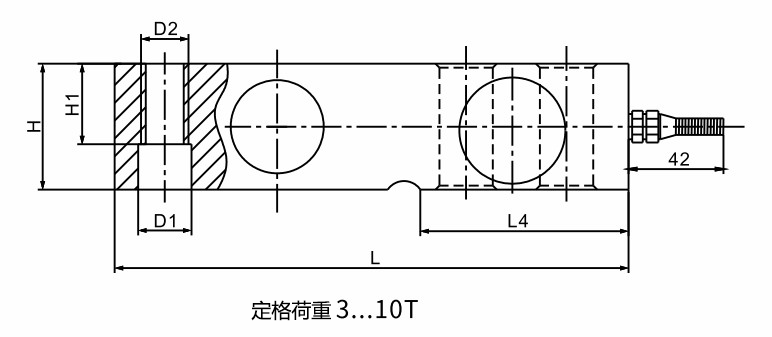

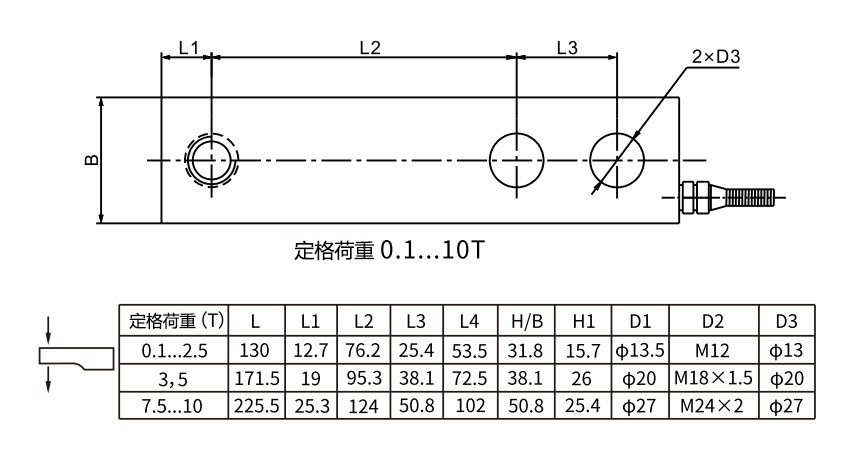

外形寸法

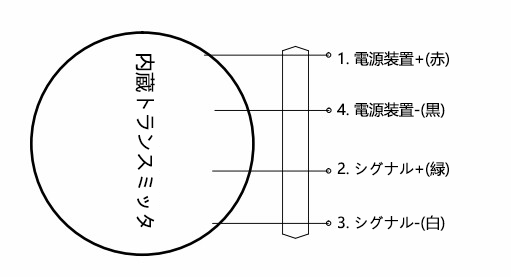

配線図
