FD-EO

FD-EO

FD-EO圧式重力センサは、主な応用対象はクレーン、タワーなどである。

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
製品の特徴 技術パラメータ 外形と配線 ダウンロード アクセサリ
機能と特徴

定格荷重25T

感度1.0±0.1mV/V

精度レベル3

定格励磁電圧9...30VDC

定格出力電流4...20mA

入力インピーダンス10.0MΩ

出力インピーダンス17.5MΩ

絶縁抵抗≧5000MΩ

基本パラメータ
定格荷重25T
精度レベル3
かんど1.0±0.1mV/V
せんけいごさ±1.0%F.S
ヒステリシスエラー0.5%F.S
クリープ（30分）±0.1%F.S
ゼロ温度影響±0.05%F.S/10℃
感度温度影響±0.1%F.S/10℃
あんぜんふか300%F.S
はかいふか500%F.S
電気パラメータ
ていかくかいじでんあつ9…30VDC
ていかくしゅつりょくでんりゅう4…20mA
にゅうりょくインピーダンス10.0MΩ
出力インピーダンス17.5MΩ
ぜつえんていこう≥5000MΩ
機械パラメータ
ざいりょうステンレス鋼
ケーブル本Φ6，長さカスタマイズ可能
環境条件
きおくおんど﹣40…+85℃
動作温度﹣30…+80℃
ガードレベルIP67

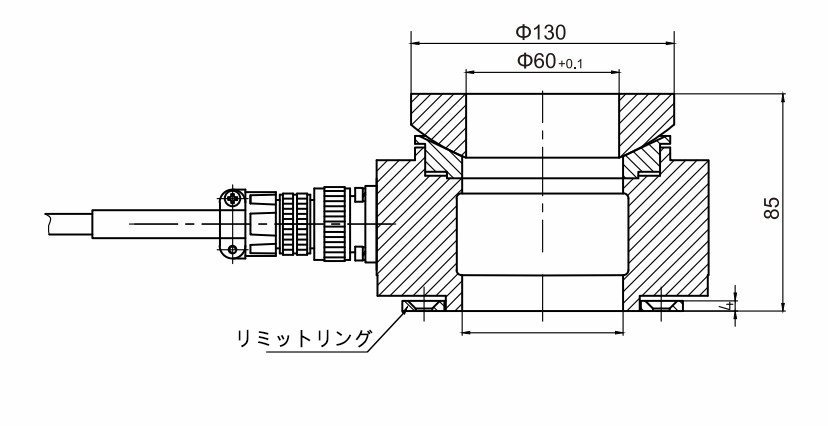

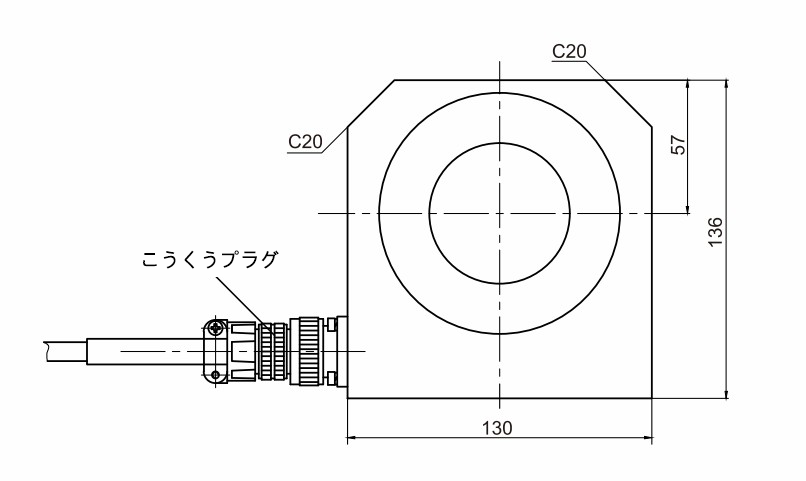

外形寸法

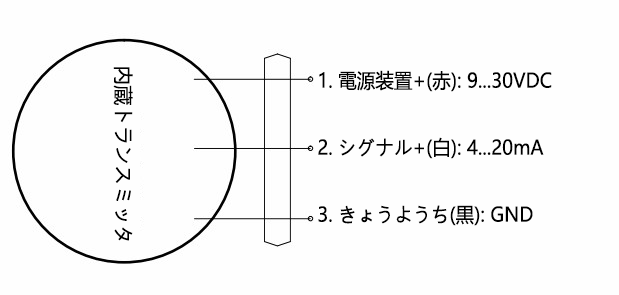

配線図




見本
ソフトウェア
マニュアル
CAD/CAE
