キーページ > 製品 > センサ > じゅうりょくセンサ > ベローズしき > FD-EB
製品
FD-EB

FD-EB

FD-EBコルゲート式重力センサは、主な応用対象は原料秤量、ホッパ秤量、倉庫秤量などである。

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
製品の特徴 技術パラメータ 外形と配線 ダウンロード アクセサリ
機能と特徴

定格荷重5...500Kg

感度2.0±0.002mV/V

精度レベルC3

定格励磁電圧10...12VDC

入力インピーダンス400±20Ω

出力インピーダンス352±3Ω

絶縁抵抗≧5000MΩ

基本パラメータ
定格荷重5，10，20，30，40，50，75，100，150，200，
250，300，500Kg
精度レベルC3
かんど2.0±0.002mV/V
せんけいごさ0.02%F.S
ヒステリシスエラー0.02%F.S
クリープ（30分）±0.015%F.S
ゼロ温度影響±0.015%F.S/10℃
感度温度影響±0.015%F.S/10℃
あんぜんふか150%F.S
はかいふか200%F.S
電気パラメータ
ていかくかいじでんあつ10…12VDC
にゅうりょくインピーダンス400±20Ω
出力インピーダンス352±3Ω
ぜつえんていこう≥5000MΩ
機械パラメータ
ざいりょうステンレス鋼
ケーブル本長さカスタマイズ可能
環境条件
動作温度﹣30…+70℃
ガードレベルIP68

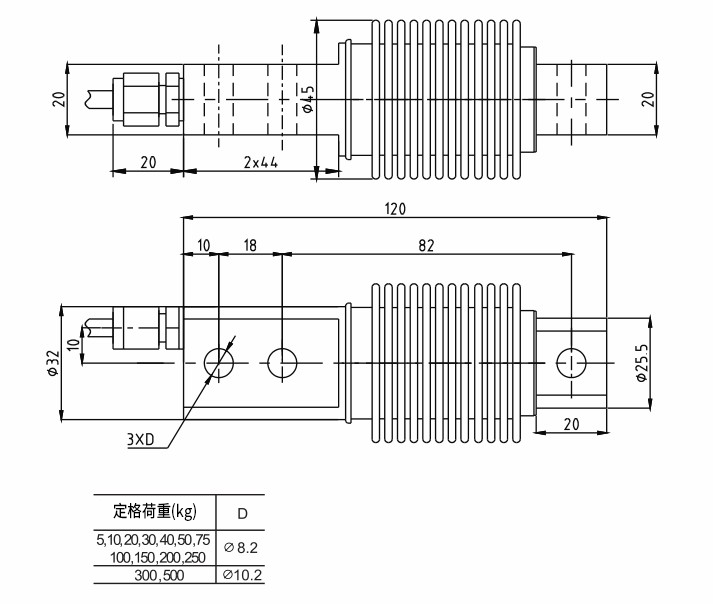

外形寸法

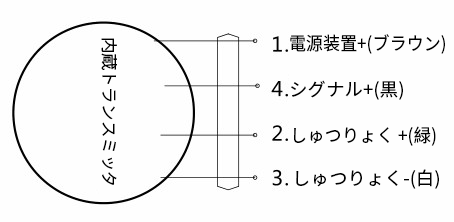

配線図







見本
ソフトウェア
マニュアル
CAD/CAE
