TA1-C2102.X

TA1-C2102.X

TA1-C2102.X 2線式円形温度変換器は、Pt 100またはNi 100センサ温度測定に応用され、または変換線形抵抗値が標準アナログ量電流信号に変化する。

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
製品の特徴 技術パラメータ 外形と配線 ダウンロード アクセサリ
機能と特徴

2線方式、電源と信号共用

RTDまたはLin.RまたはTC熱電対信号を入力

出力電気的分離付き4…20 mA

高い測定精度

サイズは標準DIN B型汎用仕様

センサ故障状態検出機能を有する

基本パラメータ
入力範囲﹣200…850℃（ユーザー指定）
せいど0.1%より優れた設定レンジ
信号対雑音比最小60dB
信号ダイナミックレンジインプット19bit
信号ダイナミックレンジしゅつりょく16bit
レスポンス時間1s（カスタマイズ可能0.3…10 s)
電気パラメータ
電源電圧8…35VDC
消費電力25mW…0.8W
でんあつこうか8.0VDC
RTD入力タイプPt100，Pt1000，Ni100，Ni1000
ヶーブル抵抗5Ω（最大値）
センサ電流＞0.2mA，＜0.4mA
センサケーブル抵抗の精度への影響（3線）＜0.002Ω/Ω
センサ故障検出Yes
線形抵抗が最小…最大0…10000Ω
TC熱電対型B , E , J , K , L , N , R , S , T , U , W3 , LR
コールドエンドほしょう＜±1.0℃
センサ故障電流：測定時/その他Nom. 33μA / 0 μA
電流出力4…20mA
さいしょうしんごうはんい16mA
負荷（@電流出力）（Vsupply-8）/ 0.023Ω
ふかあんていせい0.01%F.S. / 100Ω
センサ故障警報出力3.5…23mA
NAMUR NE 43規格に準拠した上限/下限電流23mA/3.5mA
更新日時135ms
機械パラメータ
構造寸法Φ44×20.2mm
重量（約）50g
ワイヤ仕様1×1.5mm（2撚り線）
ねじ端子モーメント0.4Nm
アンチバイブレーション仕様IEC 60068-2-6
環境条件
動作温度﹣40…+85℃
ひょうていおんど20…28℃
相対湿度＜95%RH（結露なし）
保護レベル（ハウジング/端子）IP68 / IP00

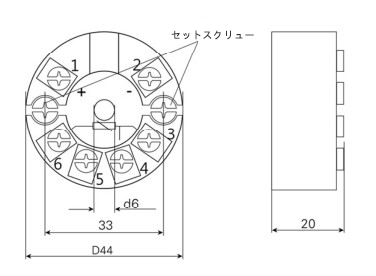

外形寸法

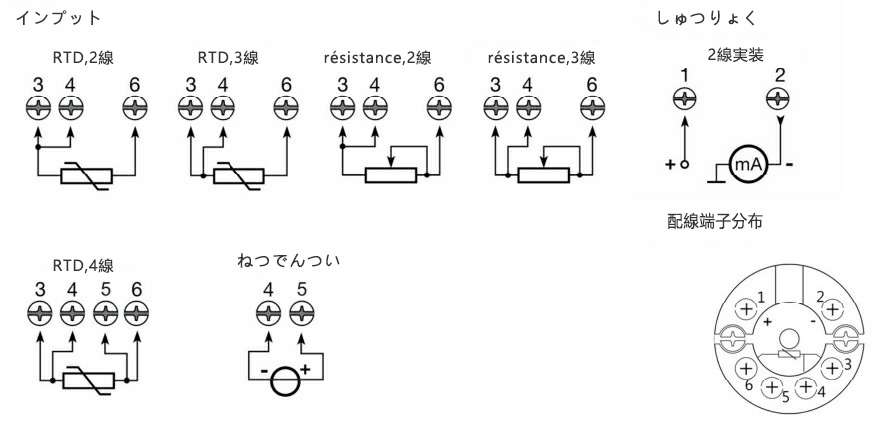

配線図




見本
ソフトウェア
マニュアル
CAD/CAE
