PN6

PN6

PN6対射型光電スイッチは、検出距離が遠く、包装、物流、機械製造などの分野で使用できる。

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
機能と特徴

直流電源給電(10…30 V DC)

可視赤色LEDを採用

ゆうどうきょりちょうせつつまみ

動作モードスイッチ切り替え可能

測定距離は遠く、15メートルに達することができる

信号出力LED付き

基本パラメータ
距離の検出0…10m
検出限界範囲0…15m
光源こうげんLED レッド
LED光波長620nm
でんそうしんごうはけいインパルス
スイッチング周波数500Hz
レスポンス時間1ms
遅延時間300ms
電気パラメータ
給電電圧10…30VDC
ざんりゅううねり0…15%,Ubから
かいほうでんりゅう0…20mA
ディジタルスイッチング出力数2ビーム
電圧タイプDC
最大スイッチング電流100mA
スイッチング電圧低い:≤2.0V 高い:≥(Ub-2.0V)
スイッチング量出力1トランジスタ,PNP,ブライトスルー
スイッチング量出力2トランジスタ,PNP,ダークパス
ほごかいろ逆極性保護、短絡保護
機械パラメータ
せっけい二重断面円形
ねじ仕様M18×1mm
寸法(直径×長い)18mm×46mm
シェル材料プラスチック,PC-ABS
レンズカバー材料プラスチック
ネットウェイト70g
シェルカラー
接続ケーブル2メートル PUR、ブラック,4×0.2mm²
環境条件
動作温度﹣40…+60℃
きおくおんど﹣40…+70℃
ガードレベルIP67

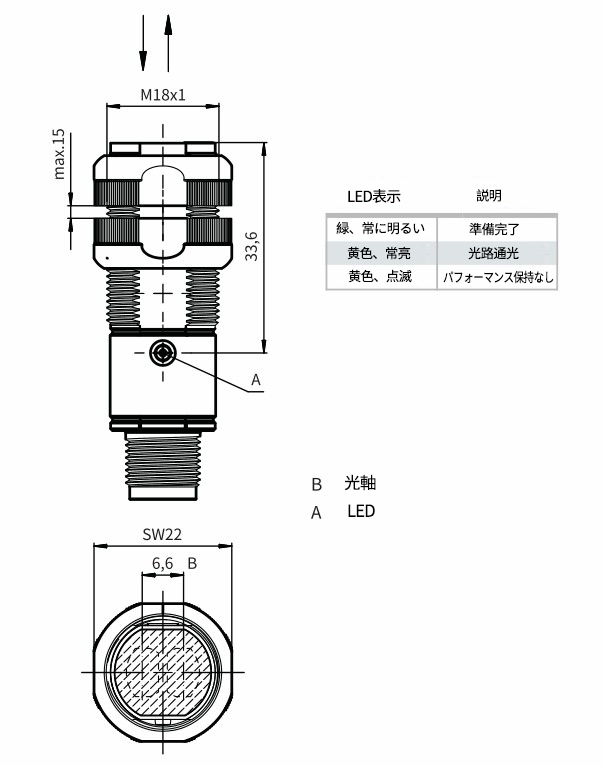

外形寸法

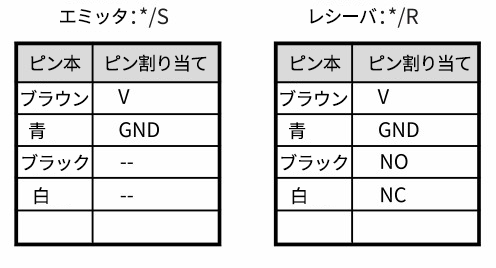

配線図
