FD101.10

FD101.10

FD101.10 は、モータ回転軸と中実軸エンコーダとを接続するために使用される。

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
機能と特徴

小型鋼製ばね構造

取り付けが簡単で、弾力性が良い

振動抑制

わずかな半径方向オフセットを強制的に修復し、安定した接続性を実現

基本パラメータ
さいだいかいてんそくど3000RPM
ていかくトルク0.5Nm
さいだいほうしゃへんい±1mm
最大軸方向変位±1mm
最大角度偏差±5°
最大締付トルク1.5Nm
機械パラメータ
外形寸法(L×d)35×16
インストール方法締め付けねじ
ざいりょうニッヶルめっきばね鋼
じゅうりょう28g
環境条件
おんど﹣30…+120℃

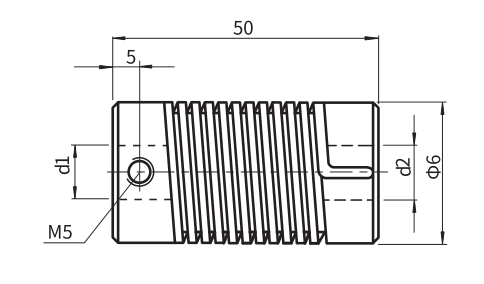

外形寸法




見本
ソフトウェア
マニュアル
CAD/CAE
