FD101.14

FD101.14

FD101.14 は、モータ回転軸と中実軸エンコーダとを接続するために使用される。

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
機能と特徴

鋼製ばね盤構造

取り付けが簡単で、弾力性が良い

振動抑制

わずかな半径方向オフセットを強制的に修復し、安定した接続性を実現

基本パラメータ
さいだいかいてんそくど12000RPM
ていかくトルク0.6Nm
さいだいほうしゃへんい±0.3mm
最大軸方向変位±0.4mm
最大角度偏差±2.5°
最大締付トルク0.8Nm
機械パラメータ
外形寸法(L×d)22×30
インストール方法クランプフランジ
ざいりょうフランジ:アルミニウム;
スプリングスプリング:エンジニアリングプラスチ
ック
じゅうりょう28g
環境条件
おんど﹣10…+80℃

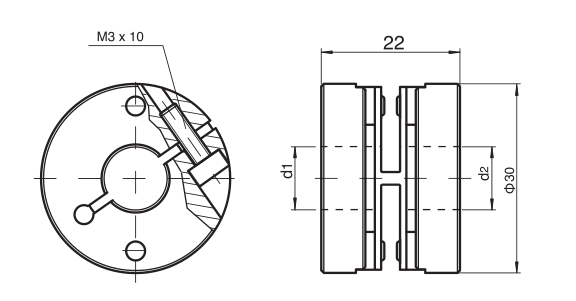

外形寸法
