FD101.16

FD101.16

FD101.16 は、モータ回転軸と中実軸エンコーダとを接続するために使用される。

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
製品の特徴 技術パラメータ 外形と配線 ダウンロード アクセサリ
機能と特徴

樹脂スプリングディスクアーキテクチャ

取り付けが簡単で、弾力性が良い

振動抑制

わずかな半径方向オフセットを強制的に修復し、安定した接続性を実現

基本パラメータ
さいだいかいてんそくど5000RPM
ていかくトルク1Nm
さいだいほうしゃへんい±0.3mm
最大軸方向変位±0.3mm
最大角度偏差±5°
最大締付トルク1.2Nm
機械パラメータ
外形寸法（L×d）22×15
インストール方法締め付けねじ
ざいりょう樹脂、アルミニウム
じゅうりょう25g
環境条件
おんど﹣30…+80℃

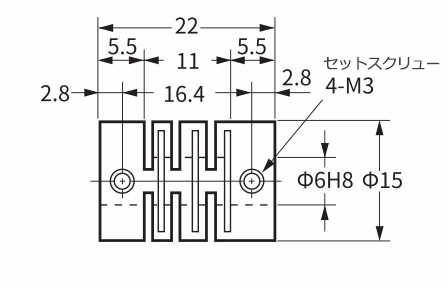

外形寸法



見本
ソフトウェア
マニュアル
CAD/CAE
