FD-ES

FD-ES

FD-ES S型重力センサは、主な応用対象はフック秤、ベルト秤、原料秤量などである。

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
製品の特徴 技術パラメータ 外形と配線 ダウンロード アクセサリ
機能と特徴

定格荷重50 Kg…7.5 t

感度2.0±0.003 mV/Vまたは3.0±0.003 mV/V

精度レベル0.03

定格励磁電圧10…12 VDC

絶縁抵抗≧5000 MΩ

安全負荷150%F.S

破壊荷重200%F.S

基本パラメータ
定格荷重50，100，150，200，250，300，500，750kg，
1t，1.5t，2t，3t，5t，7.5t
精度レベル0.03
かんどH：2.0±0.003mV/V
なし：3.0±0.003mV/V
せんけいごさ±0.03%F.S
ヒステリシスエラー±0.03%F.S
クリープ（30分）±0.03%F.S
ゼロ温度影響±0.02%F.S/10℃
感度温度影響±0.02%F.S/10℃
あんぜんふか150%F.S
はかいふか200%F.S
電気パラメータ
ていかくかいじでんあつ10…12VDC
にゅうりょくインピーダンス400±20Ω (1.5…5t)
出力インピーダンス352±5Ω
ぜつえんていこう±5000MΩ
機械パラメータ
ざいりょう合金鋼、ステンレス鋼
ケーブル本長さカスタマイズ可能
環境条件
動作温度﹣30…+70℃
ていかくおんど﹣10…+40℃
ガードレベルIP66 (50Kg…1t)，IP67 (1.5t…5t)

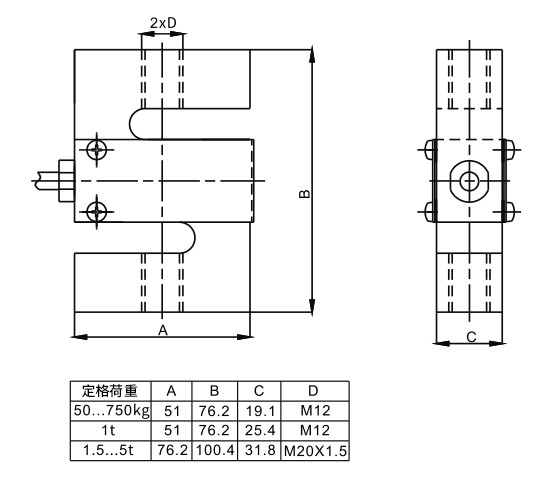

外形寸法

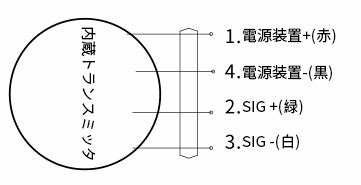

配線図
