FD−L200T

FD−L200T

FD−L200T 型レーザ距離計は、固定または移動する物体の距離測定に特化している。

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
製品の特徴 技術パラメータ 外形と配線 ダウンロード アクセサリ
機能と特徴

自然物体の表面は100m、反射板付きは450mに達することができる

白色表面の精度は±2mm、自然表面±3mmに達することができる

SSI出力信号

動作電圧範囲が広く、12Vから30Vまで変動可能

特殊な保護カバーで、劣悪な作業環境に適応できる

II類安全可視レーザービームを使用し、被測定物を狙いやすい

堅牢でコンパクトな筐体、取り付けやすく、保護標準IP67

基本パラメータ
測定範囲0.05…100m，反射板付きで 450m
測定精度±2mm（ホワイトサーフェス，+15℃...+30℃）
±3mm（しぜんひょうめん，+15℃...+30℃）
±5mm（-10℃...+50℃）
解像度0.1mm
くりかえしせい±0.7mm
測定時間20ms ホワイトサーフェス（50HZ)
そくていレーザ波長650 nm（赤色）、ビーム発散角：0.16 x 0.6
mrad、パワー≦1 mW
レーザレベルレベル2、IEC/EN 60825-1：2014準拠
レーザ角度誤差＜1°
電気パラメータ
電力供給電圧/消費電力12…30VDC
消費電力：待機時＜0.4 W、測定時3.6 W（24 V）
通信インタフェース 1SSI通信、バイナリまたはグレアコード、MSB優先
（構成可能）伝播速度：83 KHZ……1 MHz、
ケーブル長に応じて定信号が信号出力差分信号
（RS 422）に入力され、25 bit（24ビットデー
タビット＋1ビットエラービット）500 V電気的
に分離された信号入力
通信インタフェース 2RS232 最大ボーレート：115200
通信インタフェース 3RS 422インタフェースはSSIインタフェースと併用で
きない
最大駆動負荷：≧100Ω
ディジタル入力ハイレベル: 9VDC＜UDI1＜30VDC ;
ローレベル: DI1＜2VDC
EMCEN 61000-6-2，EN55011
機械パラメータ
コネクタ15 コアコネクタ
センササイズ357×255×78mm（L×W×H）
じゅうりょう1.9Kg
環境条件
動作温度﹣10…+80℃（50℃を超える使用水冷）
きおくおんど﹣20…+70℃
しょうげきていこう10g/6ms，DINISO 9022-3-31-01-1
ガードレベルIP67，AL
へいきんしようじゅみょう30000 H，しようおんど +25 °C
冷却パラメータ空冷+エアパージ、水冷+エアパージ
きあつ5...15PSI；りゅうりょう：28...140L/min
すいあつ5...10PSI；りゅうりょう：0.2...03L/min

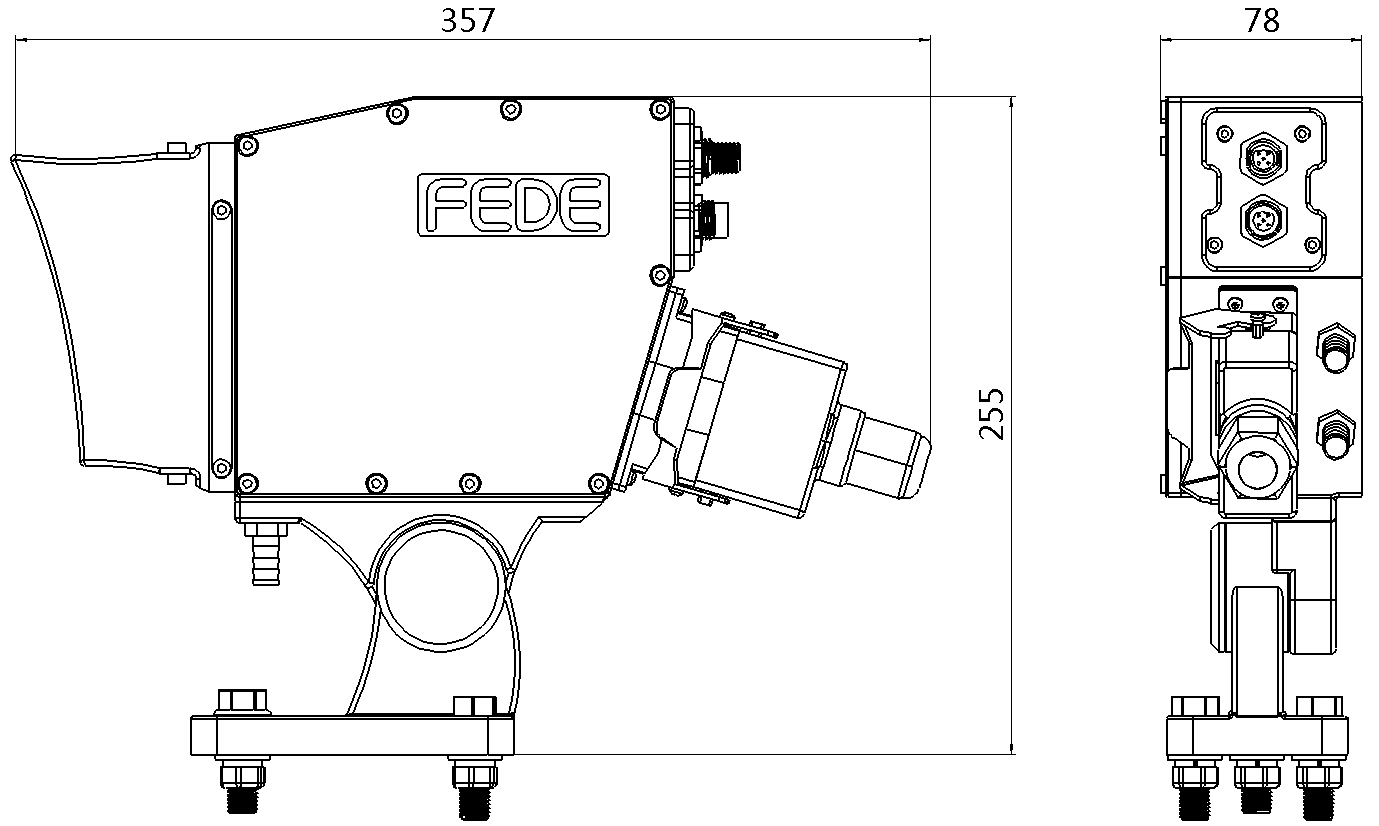

外形寸法

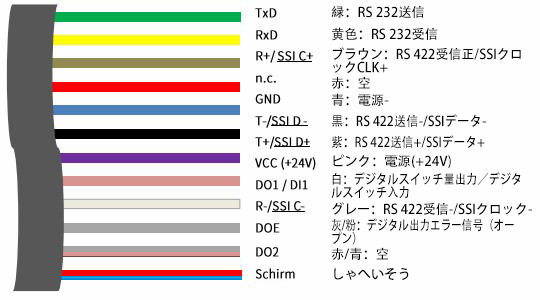

配線図



見本
ソフトウェア
マニュアル
CAD/CAE
