PQ08B

PQ08B

PQ08B光電スイッチは包装、物流、機械製造などの汎用各業界に応用されている。
型番例：PQ08B.11PS2Y.*

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
製品の特徴 技術パラメータ 外形と配線 ダウンロード アクセサリ
機能と特徴

背景抑制型、鏡面反射、対射の種類がそろっている

長距離PQ08B.43型、検出距離100 cm

強力な発光ビーム、濃霧などの劣悪な環境に効果的に対応

鏡面反射型で、盲点は1 cmまで小さくすることができます

DC電源、またはAC電源オプション

直流給電型のコネクタコネクタコネクタは回転可能で取り付けが容易

ケーブルまたはコネクタオプション

防護レベル IP67

基本パラメータ
距離の検出対射タイプ：70 m
鏡面反射タイプ（反射板付き）：0.01…12 m
背景抑制タイプ：長距離250…1000 mm/中距離
150…500 mm/短距離100…300 mm
光源こうげん赤色LED
レスポンス時間DCタイプ：対射型/鏡面反射型：0.5 msmax.
背景抑制型長距離：3 msmax.
背景抑制型中距離/短距離：2 msmax.
AC/DCタイプ：15 msmax.
ヒステリシス現象DCタイプ：
背景抑制型長距離：15%max
背景抑制型中距離/短距離：5%max
AC/DCタイプ：
背景抑制型長距離：20%max
背景抑制型中距離/短距離：5%max
かんどちょうせい2回転レギュレータ
インジケータランプ出力LED（オレンジLED）/安定LED（緑色LED）
電気パラメータ
動作電圧DC型：10…30V DC±10%
AC/DC型：24..240VDC±10%，24…240VAC±
10%,50/60Hz
しょうひでんりゅうDC型：35mA max.
AC/DC型：【対射型：3VA max.（class A）/4VA
max.（class B）、鏡面反射型/背景抑制型：
2VA max.（class A）/2.5VA max.(class B)】
スイッチング出力DCタイプ：PNPまたはNPNコレクタオープン、
≦100 mA/30 VDC（残留電圧1.8 V max）
AC/DCタイプ：
リレー出力DC 30 V 2 A/AC 250 V 3 A max
常開/常閉モードDCタイプ：常開（入光動作）/常閉（遮光動作）
オプション
AC/DCタイプ：常開（入光動作）
機械パラメータ
マテリアルシェル：ABS（ガラス繊維）
前面パネル：PC（鏡面反射型はPMMAを採用）
ガードレベルIP67
環境条件
周囲温度/湿度﹣25…+55℃/35…85%RH（結露なし）
保管温度/湿度﹣40…+70℃/35…95%RH
かんきょうしょうど日光≦10000 lux、白熱灯照射≦3000 lux

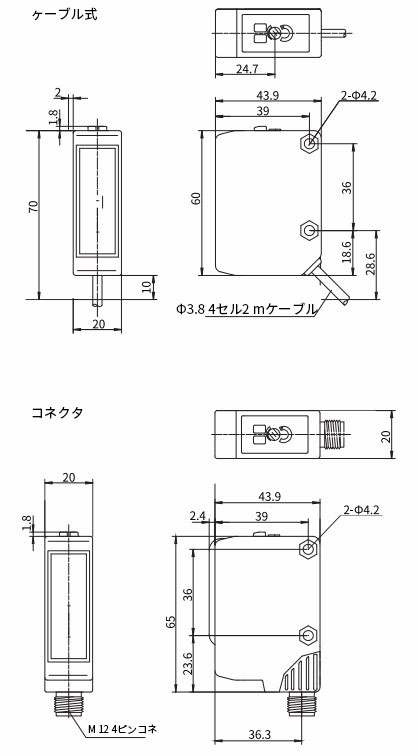

外形寸法

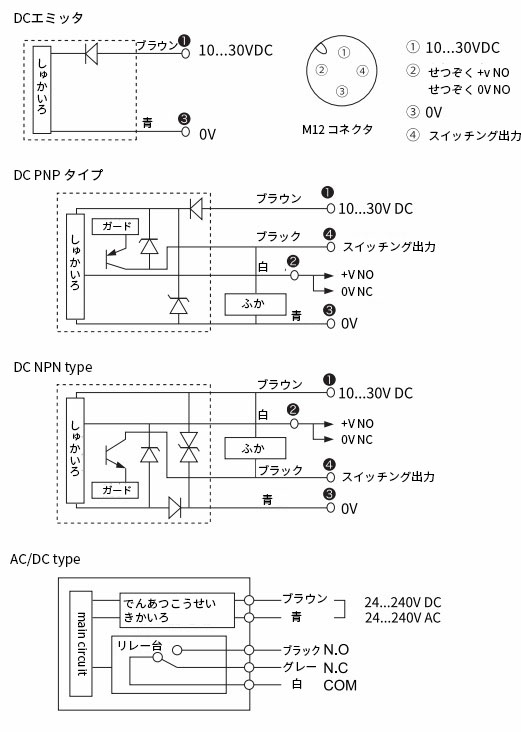

配線図



見本
ソフトウェア
マニュアル
CAD/CAE
