PF06C

PF06C

PF06C光電スイッチは主に汎用各業界に応用され、包装印刷、非鉄金属、倉庫保管物流、ロボットなどの分野で使用できる。

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
製品の特徴 技術パラメータ 外形と配線 ダウンロード アクセサリ
機能と特徴

コンパクトな円筒形の外観

可視赤色光を採用し、アライメント調整が容易

明るい通/暗い通設定可能

動作信号出力LEDと電源LEDが付いている

短絡保護機能

オプションのM18ネジ取付/側面ネジ取付

基本パラメータ
距離の検出対射型：20m
鏡面反射型：4m
かくさんはんしゃがた：100mm / 300mm /
500mm/1m
レスポンス時間≤1ms
光源直径40*50mm(1m以内距離)；120*150mm（1m距離）
光源タイプ可視/非可視オプション
ひずみ検出距離20%未満
電気パラメータ
給電電圧10…30V DC
ざんりゅうでんあつ≤15%DC
かいほうでんりゅう≤25mA
ほごでんりゅう1.2倍
しゅつりょくでんりゅう≤100mA
しんごうでんあつ≤2V
しゅつりょくモードPNP or NPN，NO or NC
容量性負荷≤0.2μF
機械パラメータ
取り付け固定M3ナット固定
接続方法4ライン/4ピン
電気的接続2m ケーブル / M12 コネクタ
シェルマテリアルABSプラスチック
製品サイズ31*15*35mm（L*W*H）
環境条件
動作温度﹣25…+55℃
きおくおんど﹣40…+70℃
ガードレベルIP67

外形寸法

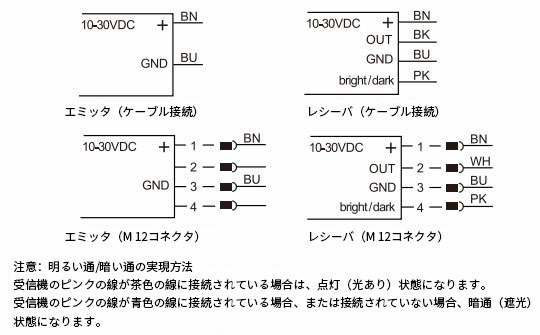

配線図



見本
ソフトウェア
マニュアル
CAD/CAE
