FD-EA

FD-EA

FD-EA横圧式重力センサは、主にワイヤロープの過負荷、過負荷制御に応用されている。

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
製品の特徴 技術パラメータ 外形と配線 ダウンロード アクセサリ
機能と特徴

定格荷重は最大5 t

感度0.7±0.1 mV/V

精度レベル0.5

定格励磁電圧10…12 VDC

絶縁抵抗≧5000 MΩ

安全負荷150%F.S

破壊荷重200%F.S

基本パラメータ
定格荷重1，2，3，5T
精度レベル0.5
かんど0.7±0.1mV/V
せんけいごさ±0.5%F.S
ヒステリシスエラー±0.5%F.S
クリープ（30分）±0.05%F.S
ゼロ温度影響±0.1%F.S/10℃
感度温度影響±0.1%F.S/10℃
あんぜんふか150%F.S
はかいふか200%F.S
電気パラメータ
ていかくかいじでんあつ10…12VDC
にゅうりょくインピーダンス400±50Ω
出力インピーダンス352±3Ω
ぜつえんていこう≥5000MΩ
機械パラメータ
ざいりょうごうきん鋼
ケーブル本0.3m
環境条件
動作温度﹣30…+70℃
ガードレベルIP67

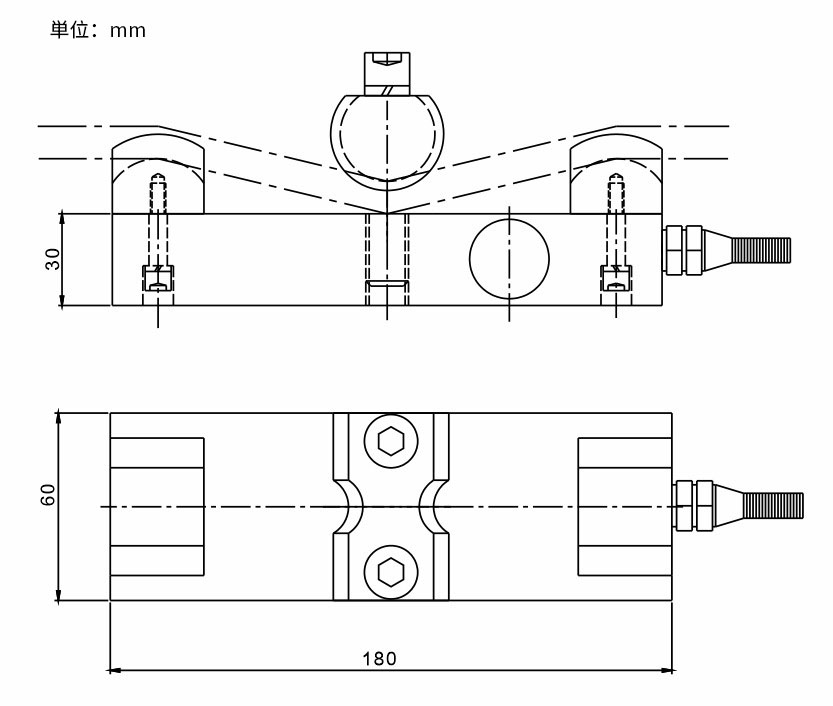

外形寸法

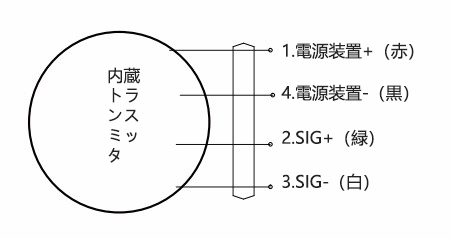

配線図
