FD40C1

FD40C1

FD40C1位置センサは、主に小量路位置の検出に応用される。

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
機能と特徴

検出距離90…2000 mm

パラメータ設定やデバッグに使用できるIO-Link通信インタフェースを内蔵

盲点0…90 mm

コーン幅オプション、スイッチモードオプション

アナログ量及びスイッチング量信号を出力

同期、温度補償機能を内蔵

安定性がよく、応答速度が速い

基本パラメータ
測定範囲90…2000mm
調整範囲120…2000mm
ブラインド0…90mm
くりかえしせいどくりかえしせいど≤0.1%フルレンジ値
レスポンス遅延出荷時設定≦125 ms、設定可能
せいどけんしゅつはんい【mm】/4000,但≥0.35mm
電気パラメータ
動作電圧10…30VDC
アナログ出力4…20mA または 0…10V 設定可能
スイッチング出力1×プッシュプル
トランスデューサ周波数约200KHz
むふかでんりゅう≤60mA
ふかインピーダンス電流出力≦300Ω、電圧出力≧1000Ω
機械パラメータ
標準ターゲットボード100mm×100mm
接続方法M12 コネクタ(5芯)
環境条件
周囲温度﹣20…70℃
きおくおんど﹣40…85℃
おんどドリフト≦1.5%フルレンジ値の(温度補償あり)、
≦0.2%/K(温度補償なし)
ハウジング保護IP65/67

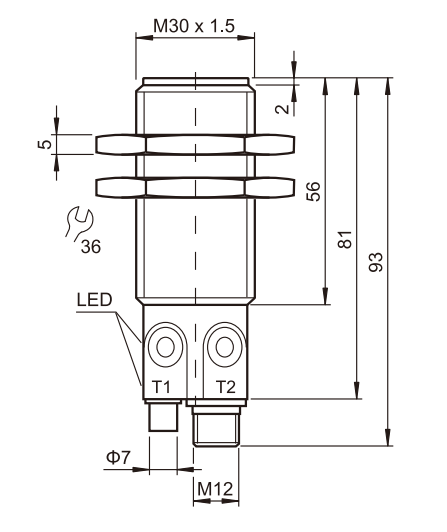

外形寸法

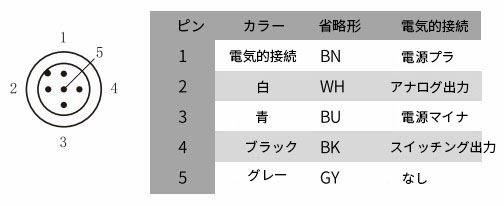

配線図




見本
ソフトウェア
マニュアル
CAD/CAE
