FD-EK

FD-EK

FD-EKガスケット式ロードセルは、主にワイヤロープの過負荷、過負荷制御に応用されている。

詳細な製品選択が必要な場合は、ご連絡していただきます 戻る
製品の特徴 技術パラメータ 外形と配線 ダウンロード アクセサリ
機能と特徴

定格荷重は最大5 t

感度1.0…2.0±0.1mV/V

非線形精度±0.1%F.S

定格励磁電圧5…12 VDC

絶縁抵抗≧2000MΩ

安全過負荷120%F.S

基本パラメータ
定格荷重50Kg，100Kg，200Kg，300Kg，500Kg，1T，2T，3T，5T
かんど1.0…2.0±0.1mV/V
ひせんけい≤±0.1%F.S
ヒステリシス≤±0.1%F.S
くりかえしせい≤±0.1%F.S
クリープ（30分）≤±0.1%F.S
ゼロ出力≤±2%F.S
れいてんおんどけいすう≤±0.05%F.S/10℃
かんどおんどけいすう≤±0.03%F.S/10℃
あんぜんふか≤120%F.S
電気パラメータ
ていかくかいじでんあつ5…12VDC
にゅうりょくインピーダンス735±35Ω
出力インピーダンス700±3Ω
ぜつえんていこう≥2000MΩ
機械パラメータ
ざいりょうステンレス鋼
ケーブル本Φ6，長さカスタマイズ可能
環境条件
きおくおんど﹣20…+60℃
ガードレベルIP67

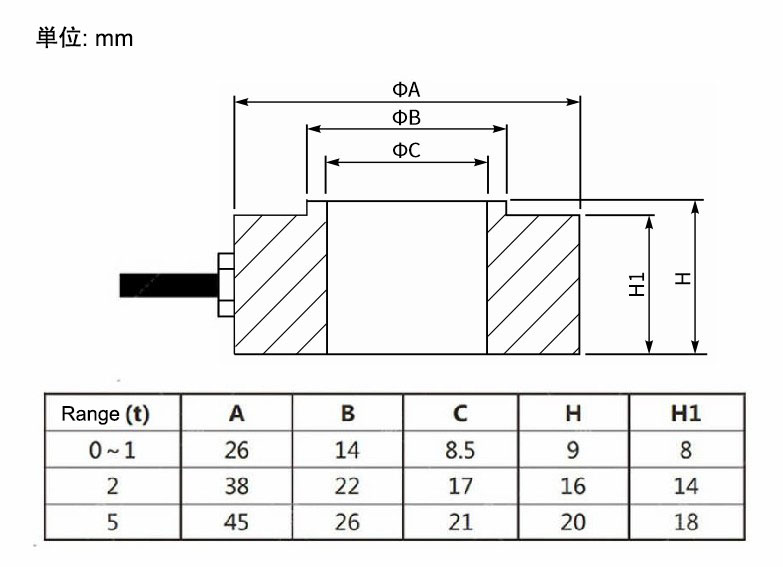

外形寸法

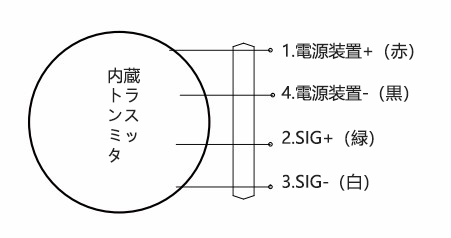

配線図
