ブリッジバケットアンロードは、最前線のバルクターミナル特殊高高度機器に属し、ドライバーが運転室での移動作業中に大きな視覚死角を有し、現在のバルクターミナルブリッジバケットアンロード船の大型車両駆動機構は、隣接する機器衝突検出および保護装置として機械ストロークスイッチを使用し、隣接するアンローダの衝突のみを検出することができ、フロンティアターミナル車両、歩行者との有効距離を検出できず、船舶の頻繁な車両や歩行者の衝突事故を引き起こし、機器や生産の安全性に影響を与えます。 会社の生産に直接的および間接的な経済的損失をもたらす。 したがって、ドライバーが移動作業を支援し、事故の衝突率を低減し、事故のダウンタイムを低減し、効率的な安全生産を実現するため、信頼性が高く、正確で、24/7の無停止の監視支援装置を見つけることが急務です。

◆  レーザー測距原理

      レーザー距離測定は飛行時間(TOF)法を使用し、レーザーは物体に小さなレーザービームを発射し、物体は反対です光起電力素子で受光されたレーザ光は、内蔵タイマによりレーザビームの往復時間Tを計測し、物標位置S:2S=c*Δt、S=c*Δt/2、(電磁波伝搬速度c=3*m/s、Δt=T2-T1、T2は電磁波戻り時間、T1は電磁波送信時間)を算出する。

◆  アンローマシンにおけるレーザー測距技術の応用

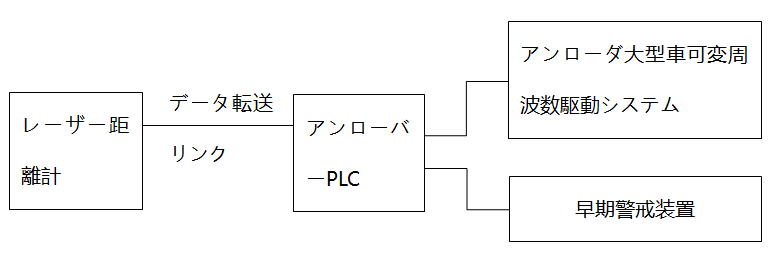

      このブリッジグラップルアンロードボートレーザーレンジング&amp.B&amp.Pは、レーザーレンジファインダー、データ伝送リンク、アンローダPLC、アンローダ大型車可変周波数駆動システム、および早期警告装置を含む。 レーザ距離計は、荷降ろし機の陸側左右のドア脚に固定ブラケットを介して取り付けるており、レーザ距離計は、それぞれ警報装置、アンローダ大型車周波数変換駆動システムと通信接続するアンローダPLCとデータ伝送リンクを介して通信接続され、レーザー距離計監視によりアンローダ陸側左右のドア脚周囲の近接信号を得る、この近接信号をデータ伝送リンクを介してアンローダPLCにフィードバックし、アンローダPLCによりアンローダ大車インバータ駆動系の減速または停止を制御、 同時に、早期警戒信号は、アンローバーPLC制御早期警戒装置によって発行されます。 この測距システムは、船舶、車両、歩行者との衝突を効果的に防止し、安全上の危険を低減します。

◆  インストール方法

      固定ブラケットを介してアンローダの陸側左右のドア脚に取り付けられ、レーザー距離計はデータ伝送リンクを介してアンローダPLCと通信接続され、このアンローダPLCは、それぞれ早期警戒装置、アンローダ大型車周波数変換駆動システムと通信接続され、レーザー距離計監視により、アンローダの陸側左右のドア脚の周りの近接信号を取得し、移動作業中に、隣接するアンローダが3メートル近く減速し、1メートル近く後に大型車の運転を停止し、他の障害物に近づいたときに自動減速または停止を実現します ドライバールームに警告装置(ブザーサイレンと警告灯)を設置し、ドライバーに運転の安全性を警告し、衝突を避けるためにタイムリーかつ効果的な対策を講じます。

      アンローダ大型車距離衝突防止システムは、レーザー距離計を装備し、ドライバーがアンローダの移設作業を操作し、レーザー距離計がアンローダ、機器、車両または歩行者の距離が近いことを検出すると、直ちに信号をフィードバックしてアンローダPLCに入り、運転室の早期警戒装置に警報を発し、オペレータにタイムリーかつ適切な操作を行うよう警告し、同時に、アンローダPLCは、アンローダの大型車周波数駆動システムの減速または停止を制御し、船舶の荷降ろし機と隣接する船舶の衝突を効果的に回避します。
